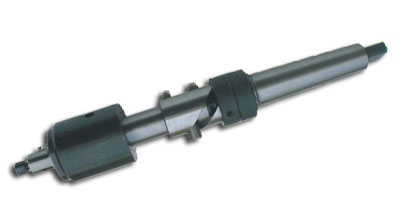

用途:采用刀杆偏心与螺旋槽换向结构,下压主套通过设置在螺旋槽内的滑动销带动刀杆作径向旋转至设定的角度,从而抬起刀头完成一个开槽过程。优点:本刀具开槽深浅均匀圆润,性能稳定,精度高、强度好,使用寿命 长,尤其适合多槽、同轴度要求高或槽带较宽,开槽强度高的槽带加工。
主要技术参数: 本刀具设计刀架偏心1mm,螺旋角45°,刀架最大旋转角度135° 动 力 源: 钻床 顺时针方向旋转,转速63-200转/分 莫氏锥柄4#-5#。 开槽深度: E1型 1.5mm E2型 2mm (可调) 开槽宽度: E1型 9mm 孔径≥¢19mm,双槽:E1型6mm+6mm 孔径≥¢19mm E2型 14mm 孔径≥¢38mm,双槽:E2型11+11mm 孔径≥¢45mm 开槽位置: E1型L30mm 孔径≥¢16mm E2型L103mm (超以上强度未测试) 适 用 孔径: KC-E1型¢9.7mm~¢32mm KC-E2型¢38mm~¢80mm
